Программно-технический комплекс системы управления для дозаторных установок предназначен для управления технологическим процессом закачки химических реактивов в скважину и построен на базе контроллера Motorola серии ACE3600. Данный контроллер укомплектован средством связи для приема-передачи информации в существующую систему телемеханики.
Разработанное программное обеспечение осуществляет управление технологическим процессом по заданному алгоритму.

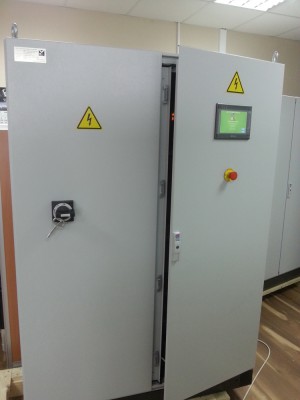

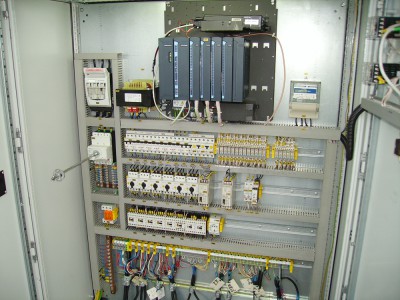

Программно-технический комплекс имеет степень защиты IP54 и рассчитан для работы в открытых условиях при пониженных температурах (до -50 градусов). В качестве оболочки Программно-технический комплекс используются шкафы и другие комплектующие фирмы Rital, для релейных цепей – реле фирмы Omron, пускатели и разрядники – фирмы Moeller, блоки питания фирмы Omron.

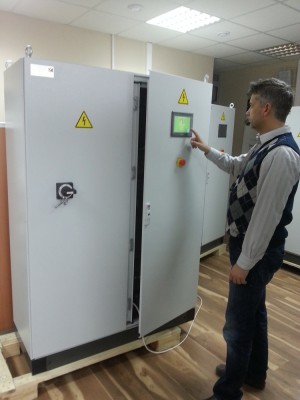

Визуализация и управление технологическим процессом используются ЖК-панели, а также управление местными постами управления, расположенными внутри технологического блока. Информация с ЖК-панелей поступает на контроллер телемеханики по протоколу Modbus RTU.
Пусковое электрооборудование обеспечивает выполнение следующих функций:
- подключение к внешней трехфазной силовой линии напряжением 380 В;
- защиту питающей силовой линии от перегрузки при максимальной общей мощности в рабочем режиме не более 25 кВт;
- контроль силы тока и напряжения в питающей силовой линии;
- учет времени работы каждого насосного агрегата;
- ручное включение и отключение:
- каждого насосного агрегата;
- вентилятора;
- двух обогревателей блока технологического одновременно;
- обогревателя блока управления;
- освещения блока технологического (отдельно правой и левой стороны);
- освещения блока управления.

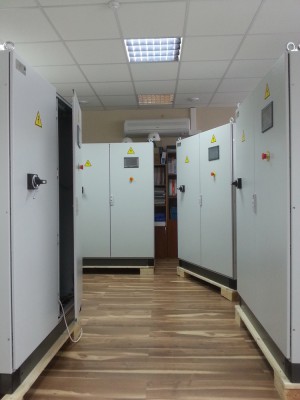

Программно-технический комплексы в составе шести штук были изготовлены в строгом соответствии с календарным планом, прошли у изготовителя приёмо-сдаточные испытания с участием представителей заказчика.
Состав работ:
- Разработка проектно-конструкторской документации;
- Разработка управляющей программы;
- Изготовление шкафов управления в кол-ве 6 шт.
Монтаж электрооборудования, проводки и электрические соединения должны выполняться в соответствии с требованиями ПУЭ и ПТБ.
