В 2015 году ОАО “Белшина” был объявлен конкурс на поставку систем управления для трех сборочных комплексов ССП2 и ССП6М.
Доскональная проработка проекта, а также наилучшие условия оплаты и поставки, наименьшая стоимость работ позволила выиграть этот конкурс.
Системы управления трех сборочных комплексов ССП2 и ССП6М были изготовлены и поставлены за 3 месяца согласно плана-графика поставок.
После 3 недель монтажных и пусконаладочных работ станок успешно запущен в промышленную эксплуатацию.

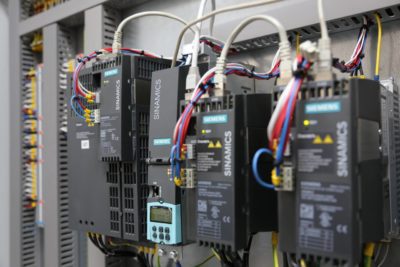

За основу приводного решения взят многоосевой сервопреобразователь Sinamics S120, что позволяет быстро и эффективно запускать подобные объекты в эксплуатацию.
Характеристика объекта управления:
- Станок состоит из двух станин, между которыми расположен сборочный барабан; прикатчиков; питателей; гидростанций; пневмостанций.

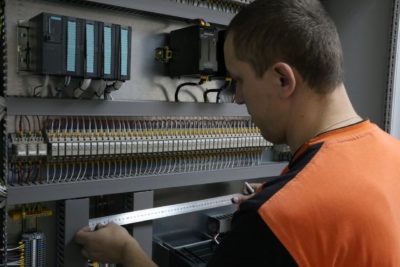

- ПТК АСУ ТП запроектирован и разработан на базе оборудования Siemens. Для управления двигателями перемещения прикатчиков станка используются инверторы Siemens MICROMASTER 440 (ССП-2) и Sinamics S120 (ССП-6М).
- Информационная емкость системы управления: DI — 80, DO — 80, AI — 4, AO — 2.
- Автоматизированная система управления предназначена для управления в автоматическом и наладочном режимах процессом сборки шины с использованием рецептов для установочных значений координат и скоростей механизмов формирования борта (далее — МФБ), прикатчиков давления воздуха в диафрагмах сборочного барабана и пневмоцилиндрах прикатчиков непосредственно с панели оператора.
Состав работ:
- Разработка проектно-конструкторской документации;
- Разработка управляющих программ;
- Поставка ПТК АСУ серии АСЕВ для сборочных станков ССП-2 (2 комплекса) и ССП6М (1 комплекс);
- Проведение монтажных и пусконаладочных работ.
Реализацией данного проекта наша компания продолжила серию проектов по внедрению ССП в ОАО “Белшина”.
